高感度ベリリウムリアルタイムモニタ　BEM-1000

BEM1000は、ベリリウム微粒子捕集量の定量下限が低い(1.5ng/cm2以下)、また、検量線直線領域の上限が高い(150ng/cm2と同等またはそれ以上)など、優れた感度を持つベリリウムリアルタイムモニタです。 直交二重パルス照射方式（CrossfireTM）のレーザーパルスはフィルタ表面をスキャンしながら繰り返され(最大20Hz周期)、ベリリウム濃度を高い精度で、短時間内に求めることができます。

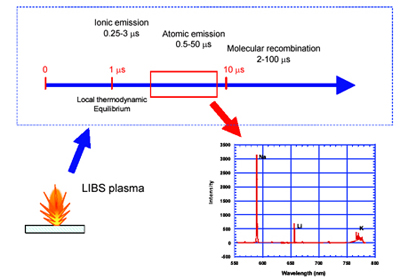

原　　　理
be2
フィルタ上に付着したベリリウム粒子に、時間幅が10ns程度のパルス状レーザー光を適度に絞り込んで直角方向に二度照射し、1μs以内に発生する高温プラズマ中で蒸発して熱励起された元素が冷却する過程で発生する特定スペクトルを10μs内に分光分析して定量します。
be5 矢印 be6 矢印 be7


特　　　長
■小型高出力低変動高速 パルスレーザー発振器
  266nm-45mJ/1064nm-180mJ、低変動±2%, パルス周期 20Hz
■直交二重 パルス照射
    粒子状試料のプラズマ化促進、高発光効率に由来する高感度化
■共焦点ビデオ 顕微観察機能
    レーザーパルス照射部の確認、表面分析への応用可能、レーザーパルス出力測定
■急速三次元・回転 試料スキャン機能
    20Hz対応、フィルタ試料のBe粒子付着部分の急速スキャン、表面分析への応用可能
■高速応答超高感度 分光器・検出器システム
    20Hz対応、 Be分析に最適な波長帯で選択的に高感度,ゲート制御信号発信
■高信頼性 運転ソフト&解析ソフトシステム
    原子発光スペクトル高速解析, シグナル平均化解析


仕　　　様

レーザー

小型Nd:YAG、1064nm-180mJ/266nm-45mJ

±2%、~20Hz 高速パルス機能
レーザー電源 AC100V、密封水循環冷却式
同期信号発生器 iCCDに内蔵、PC経由制御方式
光学系 光収束用光学系、光伝送用ファイバー
分光器 高速応答・高分解能 Czerny-Turner型 (0.1nm)分光器
検出器 高速応答・高感度 iCCD
可視装置 1.2mm×0.9mm試料面ビデオ表示、640×480pixels
照射容器 1種レーザー安全シールド、不活性雰囲気管理
試料移動台 三次元自動位置制御50mm×50mm× 50mm 、20Hz対応
運転制御ソフト

レーザー出力、スポット寸法、パルス間隔、

光量積分開始遅延時間等運転条件制御

試料移動台駆動制御

分析ソフト

元素発光エネルギー検索（多元素分布半定量分析機能）

定量測定値統計処理
制御記録PC

3GHz Pentium + 512Mb RAM, WINDOWS-XP(日本語版)、

データ表示、オンラインヘルプ機能付き
